REGULAGENS MÁQUINA INJETORA

MATERIAL DIDÁTICO - CÂMERA QUENTE

SEGUE ABAIXO LINK PARA DOWNLOAD DE MATERIAL DIDÁTICO REFERENTE A CÂMERA QUENTE (POLIMOLD)

O sistema de câmera quente é a forma mais eficiente de se otimizar a produção e melhorar a qualidade de um produto injetado. Este sistema é basicamente uma extensão do bico da máquina injetora, funcionando como distribuidor do fluxo para cada uma das cavidades....





Veja material completo:


www.fileserve.com/file/6BxFGVz

MATERIAL DIDÁTICO - BLENDAS

MATERIAL DIDÁTICO - INTRODUÇÃO AO PLÁSTICO

Segue link abaixo para download de mais um material didático, agora referente a materiais plásticos.

- POLÍMEROS: MATERIAIS DE NOSSO DIA A DIA
- O QUE SÃO POLÍMEROS?
- COMO SÃO PRODUZIDOS OS POLÍMEROS?
- COMO DE DIVIDEM OS POLÍMEROS?
- PROPRIEDADE FÍSICAS DOS POLÍMEROS
- CRONOLOGIA DA TECNOLOGIA DOS POLÍMEROS
- ALGUNS POLÍMEROS DE IMPORTÂNCIA INDUSTRIAL

Estes acima são os tópicos do material.
Segue link:
www.fileserve.com/file/Yybus8w

Download - Biblioteca SW

Conforme solicitado em post antigo, segue novos links para download

de arquivos correspondentes biblioteca de arquivos do SW.

Demais detalhes verifiquem em post anteriores...

Segue novos links:

Parte 01: www.fileserve.com/file/9eQ42Ha

Parte 02: www.fileserve.com/file/45SJ5yA

Parte 03: www.fileserve.com/file/2hHQPR8

MATERIAL DIDÁTICO - DESENVOLVIMENTOS

OPA....

Segue abaixo link para download de 2 materiais referente a Snap Fit, que são aqueles encaixes rápidos para peças plásticas.

Usadas geralmente quando o design meio gay não quer que apareça um parafuso para fixação de 2 partes...rsrs

Link Para download:

001: www.fileserve.com/file/WQHphSc

002: www.fileserve.com/file/Wk7FnZz

MATERIAL DIDÁTICO - MOLDES

OPA, segue mais um material BOM sobre refrigeração para moldes.

download pdf: http://www.fileserve.com/file/FeRvYdN

MATERIAL DIDÁTICO

Buenas chicos y chicas...

Vou voltar a postar referente a materiais didáticos...

Para o recomeço segue abaixo ficha de processo para injeção...

Até

Clique na imagem para amplia la.

O QUE O SW DEVERIA TER??? 07

Opa...vocês acham que realmente tinha parado com os posts referentes a o que no meu ponto de vista o SW deveria de ter...rsrs...tá longe de acabar....tem um monte de coisa ainda..rsrs

No 7° post lembrei que o SW deveria de ter comando ou melhorar comando "REPRESENTAÇÃO DE ROSCA", ou seja, fazer com que este comando faça realmente o perfil da rosca.

PQ ISSO???::: Como desenvolvo peças plásticas e estas muitas vezes tem roscas, perco muito tempo desenhando filetes de roscas com vareduras com hélices/espiral, etc etc etc.

Como o SW é um software para desenvolvimento, acho que é uma vergonha ele não ter isso...rsrsrs

Acredito que tenham entendido...

CUIDADO - CONTRAÇÃO DE POLÍMEROS

Opa...voltando a postar algo...

Neste post vou tentar explicar e talvés ajudar a projetistas de moldes de injeção.rsrs

A pergunta é: Para que sentido é a contração das peças plásticas???

A respostas é: Para o "centro" da peça.

ERRADO, mas não fique desanimado...rsrsrs, porque normalmente é isso que acontece e acredito que 90% dos profissionais da área dizem a mesma coisa.

Eu diria: A contração contrai onde ela achar melhor...rsrs...normalmente para locais mais quentes...rsrs

Tenho como conclusão que a contração é o maior vilão para os projetistas, pois normalmente softwares de CAD apenas jogam a mesma contração em todos os sentidos, ou seja, X, Y e Z tem a mesma contração, mas não é isso que acontece realmente...pior ainda quando se tem espessuras de parede muito grossas. (Software de CAD sempre aumenta todas as medidas qd a contração é adicionada, na verdade ele não joga contração e sim escala).

Exemplo:

Segue imagem de corte de seção ao centro de peça simples para injeção:

Agora segue imagem da mesma peça com setas que indicam o sentido de contração das paredes.

Obs.: Tudo depende do material injetado, condições de processo, etc etc etc, e é claro que não tenho razão, apenas estou tentando descrever por situações que já passei.

Até

MOLDES DE INJEÇÃO

Recebi um e-mail de leitor do blog com dúvidas referente a molde que tem sistema de extração na parte superior do molde, ou seja, na parte aonde acontece a injeção. Já havia comentado algo neste post: www.vanderbsolidworks.blogspot.com/2010/04/sistema-de-injecao-extracao.html

Bom, vou tentar explicar melhor abaixo:

QUANDO USAR???

R.: Deverá ser usado quando se tem um produto que não pode ter marca de ponto de injeção ou extração na parte visível deste produto.

NÃO ENTENDEU???

R.: Como exemplo bem simples posso citar uma tampa de mesa escolar em que você não pode ter nenhuma marca na parte superior (parte visível); já na parte inferior você pode até ter alguma marca pois depois é tampada com chicletes pelo alunos...rsrsrs

Obs.: Em 95% dos moldes de injeção que já vi trabalhando o produto injetado sempre contrai sobre o macho, por isso se necessita também da extração na parte superior do molde.

Obs.: Como não se tem o mecanismo de extração do produto na parte superior da máquina injetora, normalmente o avanço da extração do molde é feita através de cilindros hidráulicos, mas pode ser feita através de correntes, braços, puxadores, cremalheira, etc etc etc.

Acho que só compliquei mais ainda...rsrs

Segue uma imagem abaixo de vista de secção de molde com este sistema:

Imagem do conjunto superior do molde:

Molde Aberto:

5000 VISITAS

OPA, ESTE BLOG CHEGOU A 5000 VISITAS E MAIS DE 12000 PÁGINAS ABERTAS COM UMA MÉDIA DE 41 VISITAS POR DIA....ACHO ISSO MUITO BOM...NÃO PELOS NÚMEROS, POIS SEI QUE QUALQUER OUTRO SITE DE NOTÍCIAS OU XXX CHEGA A BEM MAIS DO QUE ISSO EM 10 MINUTOS...RSRSRS

MAS ACHO ISSO MUITO BOM POR TALVÉS ESTAS AJUDANDO ESTAS 41 PESSOAS QUE VISITAM POR DIA O MEU BLOG...POIS MESMO AS DICAS SOBRE PROJETOS, LINKS, ETCETC SEREM COISAS SIMPLES, SEI QUE AJUDAM PARA QUEM ESTÁ COMEÇANDO NESTE RAMO DE PROJETOS...LEMBRO-ME QUE QUANDO EU COMEÇEI A NÃO SE TINHA MUITA COISA REFERENTE A CAD, SW, ETC NA NET...

AFINAL, VOU TENTAR MANTER ESTE BLOG...RSRS

ABRAÇOS P/ MENINOS E BJINHOS P/ MENINAS

DESAFIO DAS ESTRELAS

www.desafiodasestrelas.com.br

Treinamentos Sociesc

Buenas chicos y chicas....

Passei a semana passada com muito pouco tempo livre pois estava em treinamento na Sociesc, portanto não tive tempo para postar...mas acredito que volte ao normal esta semana..rsrs

Bom, participei do treinamento de Moldes de Injeção e Produto sendo ministrado pelo instrutor Valdemir Asçunção; curso muito bom, acredito que um dos melhores que já fiz neste ramo.

Neste treinamento adquiri muitos conhecimentos referentes ao processo de injeção, acredito que todos projetistas, preparadores de injetoras, BIOS e procecistas, ou seja, todas pessoas ligadas a

área de injeção deveriam fazer este treinamento para assim conseguir abrir um pouco a mente e parar de dizer que não precisa mudar porque sempre foi assim...rsrs

Também tenho o conceito de que não adianta você como projetista apenas entender tudo sobre o software de CAD (SolidWorks, Cimantron, EdgeCam, TopTools, MoldFlow, etcetcetc) MAS SIM É EXTREMAMENTE NECESSÁRIO CONHECER TODO O PROCESSO.

Acredito que ainda esta semana vou iniciar uma série de posts com material didático referente ao curso que realizei...

Ah, a cerca de 1 mês atrás também realizei um curso de Gestão de Projetos...mas na correria atual o planejamento fica meio precário, rsrsrs... mas o curso também é bom,,,especialmente para profissionais da área.

Falow

KART

OPA, agora sou obrigado a descrever um post sobre um hobby muito massa....CORRER DE KART...bom se estou tão disposto a escrever sobre isso é claro que estou ganhando...rsrs

4 CORRIDAS: 3X 1° LUGAR E 1X 2° LUGAR, SENDO CERCA DE 14 CARROS...

ahh...além de 3 poles de largada...rsrsrs

até de profissional já ganhei....rsrs

O foda que não ganho nada com isso...só gasto....

Ano que vem sai campeonato entre nossa turma...

Afinal, aconselho a todos amantes de carros, F1 e velocidades que pratiquem este esporte.

Corremos nesta pista: http://www.kartclubeindaial.com.br/

Segue os tempos da ultima corrida:

DICA SOLIDWORKS

Já me deparei com usuários do SW que passam horas e horas baixando o SW "alternativo", instalam tudo certinho mas depois quando vão utilizar dizem que o mesmo não está completo, ou seja, está sem toolbox, simulation, etc etc etc...

Bom, é uma dica muito simples mas sei que tem muita gente que não sabe disso...

Após o SW instalado você deverá apenas ir com o mouse no cabeça superior, após clicar na seta ao lado do ícone de opções e após em suplementos, conforme está nas imagens abaixo.

Fácil fácil, nem precisa reinstalar o SW ou baixar outro arquivo que esteja completo....rsrsrs

Ah...em suplementos você deve marcar os suplementos que você irá utilizar, não deixe suplementos ligados se você não os utiliza, pois pode deixar o SW mais lento.

No caso da imagem acima: que é do meu PC e como a cópia é original e não é a mais completa, não tem todos os suplementos que o SW tem.

Outra dica, com qualquer cd original do SW você pode instalar qualquer versão do SW (premium-profissional) apenas trocando os cracks, ou seja, com um cd original do SW da versão profissional você consegue instalar uma cópia alternativa do SW premium.

Falow

Porta Moldes Básicos SW - 06

Chegando ao fim sobre os post referentes a porta molde...
No vídeo abaixo apenas demonstrei com peça simples e molde simples como se faz a extração de cavidade sem utilizar superfícies e tals...
Bom, acredito que tenham entendido, qualquer dúvida é só entrar em contato.
Se alguém tiver algum produto para extrair as cavidades, me manda para poder gerar um vídeo do mesmo.
Se quiser ver o vídeo com melhor qualidade, faça o download:
www.fileserve.com/file/4DE4FUX
Abraço

Porta Moldes Básicos SW - 05

Buenas....já fiz outro vídeo demonstrando como exportar o "porta molde" escolhido de acordo com tamanho do produtos e quantidade de cavidades (conforme visualizado e escolhido no post anterior).
Bom, na demonstração utilizei porta molde para fazer molde de 2 cavidades e após utilizando o "preparar e enviar" e salvando o projeto com novo nome (código) para assim não ter mais referências com o arquivo do porta molde original. (neste caso, sempre faço assim e não sei se tem forma mais fácil ou correta para fazer isso, se alguém souber me avisa...)

Segue vídeo, qualquer dúvida é só entrar em contato.
http://www.fileserve.com/file/qKesxWq
http://www.enterupload.com/v1tsubnl9azu/Exportando_porta_molde.avi.html
falow

Porta Moldes Básicos SW - 04

Opa, vou agora tentar continuar com os posts referentes a porta moldes SW, etc etc etc...

Bom, no post anterior sobre o assunto demonstrei como verificar os padrões de porta moldes e como alterar os dimensionais dos mesmos...

Neste post segue vídeo abaixo demonstrando o produto a ser extraído a cavidade, mais o acréscimo de configuração para acréscimo de contração no produto. (muito importante criar esta configuração quando você tem seu produto com referencias a alguma montagem)

Sobre a contração do produto (escala) tudo depende do material do produto a ser injetado; neste post anterior já havia comentado sobre isso:

http://vanderbsolidworks.blogspot.com/2010/07/contracao-de-materiais-plasticos.html

Continuando....no vídeo também demonstro uma pré visualização do tamanho do porta molde para molde de 1 cavidade, 2 cavidades e 4 cavidades. (isso é importante para você já definir o pré tamanho do seu porta molde)

Download vídeo: www.enterupload.com/olch539mxng4/Verificando_Pré_tamanho_do_molde.avi.html

www.fileserve.com/file/GwhAjWz

Segue vídeo:

O QUE O SW DEVERIA TER??? 06

Opa, continuando sobre os posts referentes ao que o SW deveria de ter....

Neste caso o SW até já tem o recurso (casca) mas é difícil o mesmo funcionar com peças pequenas ou melhor dizendo: peças com raios pequenos.


Acredito que em 90% da vezes que deveria utilizar o recurso de casca o mesmo não funciona, dando erros conforme imagem abaixo.



Nestes casos tenho como solução criar/costurar as superfícies e após fazer o corte extrudado dando offset desta superfície, ou seja, uma baita trabalho...

AFINAL, apenas queria que o SW consegui-se ler/entender/trabalhar/algo assim este comando de casca quando se tem raios pequenos.
FALOW

DICA PARA DESENHOS 2D

Buenas....

Notei em alguns desenhos que andei recebendo de clientes que todas as dimensões colocadas no 2D tem sua tolerância junta, conforme imagem de exemplo abaixo:Dependendo da criticidade do desenho acredito que não seja necessário colocar as dimensões em todas as cotas, pois isso leva um certo tempo, além de ser um serviço muito chato...rsrs

Afinal a dica seria criar juntamente com a legenda do desenho uma tabela de tolerâncias (conforme exemplo abaixo), para assim eliminar o serviço de colocar as tolerâncias em todas as cotas.

Mas é claro que cada legenda tem que ser ajustada conforme desenho a ser efetuado, ou seja, normalmente desenhos de peças fundidas tem tolerância maior do que peças injetadas ou desenhos de móveis comparado com desenhos de equipamentos elétricos...algo assim...rsrs

ACREDITO Q TENHAM ENTENDIDO...

FALOW

Porta Moldes Básicos SW - 03

Continuando sobre os porta moldes...
Segue vídeo em que se visualiza os padrões dos porta moldes sendo alterados nos dimensionais, já tendo colunas, buchas, postiços das cavidade, placas, parafusos todos automaticamente alterados de acordo com o tamanho do molde...





download vídeo:
www.fileserve.com/file/uxpWBX9

Porta Moldes Básicos SW - 2

Opa, voltando a postar algo referente aos porta moldes que disponibilizei no ultimo post.

Vou tentar explicar:

São 5 pastas com 10 arquivos em que os arquivos "0?-0" são referentes a porta moldes sem postiços de cavidades, bucha de retenção e nos menores também ser colunas e buchas guias extratoras, ou seja, mais simples; já os arquivos "0?-1 são porta moldes com postiços para cavidades inferior e superior mais colunas e buchas guias extratoras, ou seja, um pouco mais completos....mas tudo dependo do produto que você for extrair as cavidades....acredito que tenham entendido...rsrs

Continuando com exemplo: arquivo 02-1 é destinado a porta molde de tamanhos entre 200mm de altura até 400mm de comprimento, ou seja, mais ou menos estes padrões: 200x200, 200x250, 250x250, 250x300, 200x350, etc etc etc etc....ou seja, pode facilmente ser ajustado.

LEMBRANDO QUE NÃO ESTOU DIZENDO QUE ESTÁ É A FORMA CERTA OU MAIS RÁPIDA DE UTILIZAR OS PORTA MOLDES, ETC...MAS SIM UMA BOA FORMA DE VOCÊ FAZER OS SEUS MOLDES MAIS BÁSICOS....SE VOCÊ QUER REALMENTE FAZER PROJETOS DE MOLDES COM RAPIDEZ E FACILIDADE DEVERÁ UTILIZAR I-MOLD OU SOFTWARES SIMILARES.

Continuando novamente, vou tentar descrever a forma de como utilizar os arquivos:

1 - visualize o produto e verifique mais ou menos o tamanho do molde que deverá utilizar;

2 - abra o arquivo do porta molde correspondente ao tamanho;

3 - "exportar" o arquivo para pasta do projeto correspondente (arquivo/preparar e enviar) renomeie o arquivo de montagem com o novo código ou nome do projeto;4 - abra o arquivo "exportado";

5 - insira o modelo do produto na montagem e o posicione;

6 - ajuste as medidas para porta molde (tamanho máximo, espessura das placas, curso de extração, etc);

7 - extrair as cavidades;

8 - fazer refrigeração, canais de injeção (gates) e extração para produt0;

9 - se necessário salvar os componentes do projeto, ou seja, não deixar os arquivos com componente virtual;

10 - fazer os 2ds, etcetcetc...

ACHO QUE NÃO ESQUECI DE NADA.....RSRS...

POSTERIORMENTE ESTAREI FAZENDO UNS VÍDEOS DESTE PASSO A PASSO.

QUALQUER DÚVIDA E SUGESTÕES FAVOR COLOCAR SEU COMENTÁRIO.

ATÉ

Porta Moldes Básicos SW

Conforme solicitado, segue abaixo link para download de alguns padrões de porta moldes que uso.
Não fiz por equações porque odeio equações...rsrs...

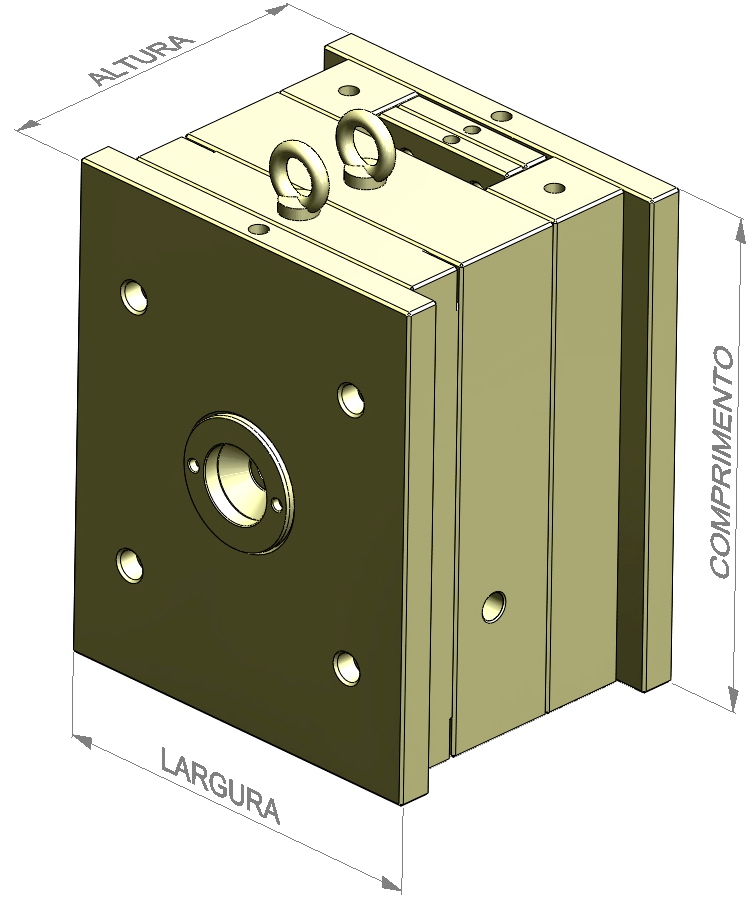

São 5 tamanhos de portas moldes, mais ou menos nestas dimensões mas podendo ser ajustado facilmente:

180 x 180
250 x 250
350 x 350
450 x 450
550 x 600

Posteriormente estarei fazendo outro post explicando como usar os mesmos...
Sem tempo para fazer isso agora...

SEGUE NOVOS LINKS COM CORREÇÕES NOS ARQUIVOS:
(23-09-10)
www.fileserve.com/file/rJDjwA4
www.megaupload.com/?d=2ZQB79L9
www.filefactory.com/file/b39d67c/n/Porta_Moldes_Vander.rar

Até

MATERIAL DIDÁCTICO

Segue um material bem básico sobre ferramentas de usinagem (brocas, fresas, alargadores, cossinetes, machos) e também algo sobre fundamentos da teoria de corte de metais.
Links:
www.fileserve.com/file/9ru3NC9

www.fileserve.com/file/xD68F82

O QUE O SW DEVERIA TER??? 05

Bom, este recurso que gostaria que o SW é bem simples mas acredito que seria bem útil.

Para quem faz os 2Ds utilizando tabelas de furos sabe que você tem que escolher um ponto (circulo) para você dar início para as coordenadas da tabela, mas isso não é tão simples para quando se tem placas em que você não tem um furo de centro para escolher com origem.
A minha solução atual é criar um ponto e assim colocar as medidas para o mesmo ficar no centro da placa ou colocar relações de vertical e horizontal com pontos do centro da linhas (no vídeo tem as 2 opções)....mas se você tiver que alterar o tamanho da peça ou criar um rasgo estas relações estarão perdidas....

AFINAL, gostaria que fosse possível escolher como "ORIGEM" das coordenadas a opção de centro da placa.

Acredito que tenham estendido...

Segue vídeo demonstrando a dificuldade....

O QUE O SW DEVERIA TER??? 04

Opa...continuando com os posts referentes ao que eu acho que o SW deveria de ter.

Vou tentar explicar com auxilio de algumas imagens.

O recurso seria algo similar a ferramenta de seleção do Corel PhotoPaint chamada Máscara de Varinha Mágica que no corel serve para você fazer seleção de contornos ou partes conforme seus cliques sobre as cores da imagem, afinal, iria batizar o novo comando no SW de "ESBOÇO MÁGICO".

Exemplo de utilização:

Quando eu preciso desenhar uma logo de algum cliente eu coloco a jpg da logo em alguma face do modelo (DECALQUE) e após com as ferramentas de esboço desenho o perfil da logo tendo como referencia a logo que está no fundo.

Bom, este que parece ser um simples serviço dependendo da logo leva muito tempo para concluir.

Segue imagem de INÍCIO de esboço para assim ter a logo desenhada.

AGORA SEGUE IMAGEM DA LOGO TODA DESENHADA COM FERRAMENTAS DE ESBOÇO (LINHAS E SPLINES)

SEGUE IMAGEM DO RECURSO EM OUTRO SOFTWARE

AFINAL AFINAL AFINAL

NÃO GOSTARIA DE PERDER TEMPO FAZENDO LINHAS, RAIOS, SPLINES, CURVAS, ETC PARA APENAS FAZER O ESBOÇO DE QUALQUER IMAGEM.

ESPERO QUE TENHAM ENTENDIDO...

O QUE O SW DEVERIA TER??? 03

Chegando ao terceiro post referente ao que o SW deveria de ter....no meu ponto de vista.

Bom, seria o recurso CHANFROXPERT, ou seja, da mesma forma que foi adicionado ao recurso de raio (fillet) o filletxpert. Isso iria me ajudar a não perder tempo ao ficar selecionando arestas para adicionar os chanfros. Ex: uma placa que tem vários furos passantes e rebaixos em que você precisa que os chanfros das arrestas sejam já usinados.

Afinal, perco um bom tempo selecionando as arrestas, além de ser bem chato de fazer isso...rsrs

Segue imagem do filletxpert que funciona legal...

Acredito que tenham entendido

Até

Qualidade de imagem

Bom, estes dias atrás estava em casa tomando minha cerveja e por incrível que parece prestei muita atenção com uma novela da rede globo, a novela TITITI, mas como não gosto de novelas a minha atenção não foi voltada aos atores e tals, mas sim a apresentação da novela TITITI.

Não sei se meus 0,0001% de dotes de design me fizeram perceber isso mas gostei muito da apresentação desta novela, mas nada a ver com tesouras e aquela musica chata, mas sim a qualidade dos detalhes desta apresentação, achei muito 10, qualidade de imagem, texturas, brilhos, sombras, etc etc etc ou seja, foi uma apresentação muito bem feita...

Como faço alguns trabalhos de renders com imagens, sei como é difícil conseguir um resultado bom, imagina com vídeo...rsrs... tem muitos e muitos filmes de animação que não tem uma qualidade assim.

Queria mesmo é saber os softwares que os caras usam...penso também nos PCS que eles usam,,,,será que tem uns 4gb de memória RAM...rsrsrs

Bom....chega de bla bla bla...
falow

O QUE O SW DEVERIA TER??? 02

Continuando com os posts referente ao que o SW deveria de ter como recurso.

Bom, este post é mais simples de entender: o que eu gostaria que o SW fizesse é demonstrar medidas máximas de determinada peça, da mesma forma que o cimatron ou qualquer software de CAM faz: Mostrando a caixa (bloco) máximo do produto, cavidade, etc etc.

O porque deste recurso: como trabalho com projetos de moldes e muitas vezes as cavidades (machos) tem perfis bem complexos, sendo superfícies diversas fica difícil você pegar as dimensões máximas da cavidade para assim poder colocar estas dimensões em lista de material.

Simplificando o comando apenas deveria mostras as dimensões máximas do modelo aberto em X, Y e Z.

Sem mais

O QUE O SW DEVERIA TER??? 01

Aew galera, estou aqui começando uma série de posts referentes ao SW, mais exatamente ao que ao meu ponto de vista o SW deveria ter mas não tem ou eu não sei usar, se for o segundo caso, por favor me ensinem a como usar. rsrsrs

Bom, como sou meio chato com os recursos de qualquer software, acredito que vou ter muitos posts pela frente...rsrsrs

Segue primeiro recurso que gostaria que o SW tivesse.

"""CAVITY (CAVIDADE) DE RECURSOS"""

Todos usuários de SW que utilizam o comando de cavity, sabem que nem sempre o mesmo funciona, ou seja, o mesmo da o erro de "geometrias" conforme imagem abaixo.

Como exemplo posso citar que o erro acontece quanto temos uma cavidade de molde que foi adicionado o recurso cavity a partir de um produto e após você inserir um outro produto (rev1) tendo acréscimo de nervura ou algo similar e tentar dar um novo cavity. Conforme esta no vídeo abaixo.

Link download vídeo: www.fileserve.com/file/k59qgJV

AFINAL O QUE EU GOSTARIA QUE O SOLID WORKS FIZESSE É ADICIONAR O RECURSO DE CAVITY APENAS DE RECURSOS DA PEÇA E NÃO SEMPRE DE TODA PEÇA.

No caso do vídeo acima, gostaria de adicionar o cavity dos recursos que foram adicionados para gerar arquivo Rev01.


Espero que tenham entendido...rsrsrs
Qualquer dúvida é só entrar em contato.
Abraço para os meninos e beijos para as meninas...

DICA PARA PROJETOS DE MOLDES

Bom galera, vou tentar neste post apresentar uma forma muito útil para você salvar os seus projetos de moldes, máquinas ou equipamentos.

Para quem trabalha com arquivos de projetos duplicados dentro do PC ou rede sabe que isso pode ocasionar muitos problemas, exemplo: ter vários arquivos salvos como placa cavidade ou coluna guia, etc etc etc... quando for abrir o projeto o software vai procurar o arquivo "tal", mas neste momento ele pode perder a referência e assim abrir outro arquivos com o mesmo nome que está em outra pasta ou local em rede. Outra coisa é que você nunca conseguirá abrir 2 arquivos de mesmo nome, mesmo estando salvos em locais destintos na rede.

No SW você pode verificar aonde estão os arquivos de referência de uma montagem clicando em abrir arquivos, após selecionar o arquivo de montagem e após clicando em referências, conforme pode-se verificar na imagem abaixo:

Obs.: Neste local aonde estão as referências você também pode substituir arquivos, exemplo: vou querer substituir arquivo de peça F231.002 por arquivo F231.000002 que já está salvo em algum local em rede; você apenas deverá dar 2 cliques no arquivos F231.002 e após selecionar na rede o novo arquivo.

Voltando ao assunto principal, sugiro a projetistas que sempre salvem seus arquivos por códigos, sendo Fxxx, Fxxx.xxx, Mxxx, tanto faz, mas sempre como principal objetivo não ter arquivos duplicados em rede. Este método também ajuda em muito a você criar uma lista mestra de desenhos, listas de material e até mesmo para ter um melhor controle dos seus projetos.

Bom, para códigos de componentes de moldes tenho a sugestão abaixo, em que tenho link para download de arquivo em excel para você assim ajustar a tabela conforme necessidade.

Exemplo de Lista de Material:

Link para download da tabela e imagens:
http://www.fileserve.com/file/7KxkHfC
ou
http://www.megaupload.com/?d=BACQIQTJ

Até

COMPONENTES ESTRUTURAIS - SOLDAGEM

BUENAS

CONFORME SOLICITADO SEGUE NOVOS LINKS PARA DOWNLOAD DE COMPONENTES ESTRUTURAIS PADRÃO DO SW.

DEMAIS DETALHES NO POST:

http://vanderbsolidworks.blogspot.com/2010/05/componentes-estruturais-soldagem.html

Segue links:

http://www.fileserve.com/file/6hXhYS4

http://www.megaupload.com/?d=G73YAGWF

falow

Templates

Conforme solicitado segue novo link para download dos templates para folhas A4, A3, A2 e A1 conforme post:

http://vanderbsolidworks.blogspot.com/2010/04/templates-desenhos-sw.html

Segue novo link para download dos templates:

http://www.fileserve.com/file/5nSD4fg

ou

http://www.megaupload.com/?d=RY7BUVP6
